微油點火系統的基本組成

     1）微油燃燒裝置 微油燃燒裝置是本系統的核心部分，由高能微油氣化槍、輔助油槍、和微油燃燒器組成。高能氣化油槍安裝于燃燒器側面，易與拆卸檢修，該槍結構簡單無進退機構，內置火焰檢測系統和高能點火裝置，可靈敏檢測微油火焰燃燒狀況。在煤種發生變化時，可靈活投用輔助油槍以調節火焰強度，保證煤粉完全引燃。
     2）燃油系統 油系統從原爐前油母管引出Φ22不銹鋼管，經隔離門后繞鍋爐一周，其間經過兩級過濾裝置，再經燃油快關閥至各微油槍。
     3）壓力冷風系統 壓力冷風是提供微油槍燃燒氧量和經常性吹掃、冷卻所必須的系統。根據鍋爐具體情況，壓力冷風可從鍋爐一次風接入，或另外增設風機取得。壓力冷風參數：壓力4～10 Kpa，風量 3000m3/h 左右。
     4）控制系統 微油點火控制系統由點火控制、火焰檢測、自動保護等組成。該系統可實現就地和遠方控制，可靈活切換。點火邏輯設計符合鍋爐安全操作規范，安全可靠。
     微油系統的監測與控制可以利用原DCS系統，也可獨立用PLC完成控制。在DCS上增設控制畫面，實現啟停操作及過程參數的監測。
     5）在線壁溫檢測系統。為防止燃燒器超溫燒壞，每只燃燒器上都設有壁溫測點，通過測溫元件將溫度傳至控制室在線監測。

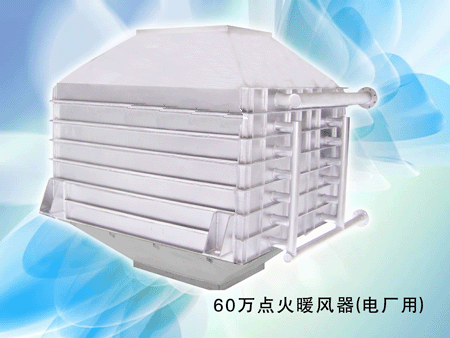

     6） 制粉輔助系統 鍋爐冷爐點火時，要達到以煤代油必須解決煤粉來源問題。對于中儲式制粉系統，可采取鄰爐送粉方式。對于直吹式制粉系統，我們根據不同情況采取鄰爐送熱風、加暖風器、風道加熱或直接用大油槍暖爐起磨等方式。
